مراحل جوشکاری کت وِلد

مراحل جوشکاری کت وِلد

1 – دوسر قطعات هادی را با کمک برس سیمی از اکسید های سطحی ، روغن و گرد و خاک پاک نمائید . قالب گرافیتی از پیش انتخاب شده را پیش گرم کنید تا عاری از رطوبت شود .

2 – موقعیت قطعات هادی را در داخل قالب گرافیتی تنظیم نمائید . هادیها باید عاری از تنش باشند .

3 – گیره نگهدارنده را محکم کنید .

4 – پولک ته پوش را در داخل محفظه انفجار قالب قرار دهید تا راهگاه و محفظه تحتانی را کاملاً بپوشاند .

5 – پودر جوش را از داخل کپسول های پلاستیکی ، مستقیماً درون بوته انفجار قالب گرافیتی ، تخلیه نمائید . مراقب باشید کپسول پودر جوش سرخالی نباشد و خرج انفجار که معمولاً در ته کپسول قرار دارد با پودر جوش مخلوط نشده باشد و کاملاً در سطح پودر تخلیه شود .
دقت نمائید حجم پودر مصرفی دقیقاً مطابق جداول انتخاب اقلام بکار گرفته شود و در غیر اینصورت استفاده از حجم بیشتر باعث پر شدن راهگاه و استفاده از حجم کمتر باعث ایجاد اتصال ناقص و مختل خواهد شد .

6 – درپوش قالب گرافیتی را روی آن قرار داده و از صحت قرار گیری هادی ، قالب و گیره در محل های مورد نظر اطمینان حاصل نمائید .

7 – با استفاده از فندک در نزدیکی حفره در پوش ، ایجاد جرقه نمائید . انفجار محدود حادث و فرآیند جوشکاری بوقوع خواهد پیوست . پس از چند ثانیه می توانید گیره را باز نموده و اتصال را خارج نمائید .

8 – برای تمیز کاری و آماده سازی قالب برای جوش بعدی از کاردک تمیز کاری و فرچه مویی استفاده نمائید .

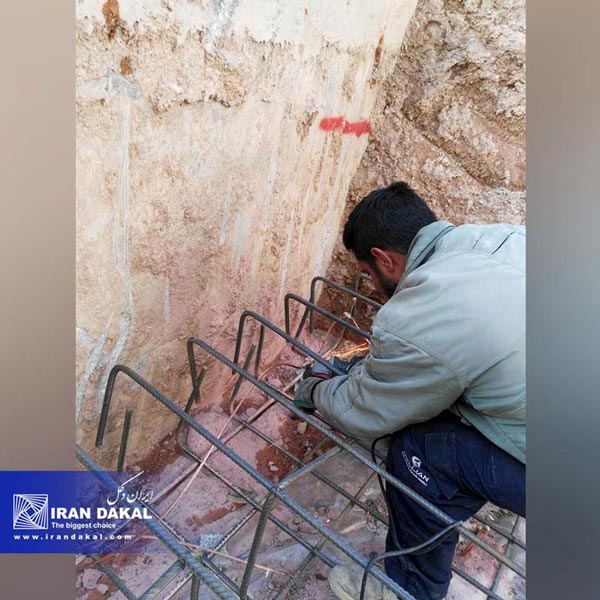

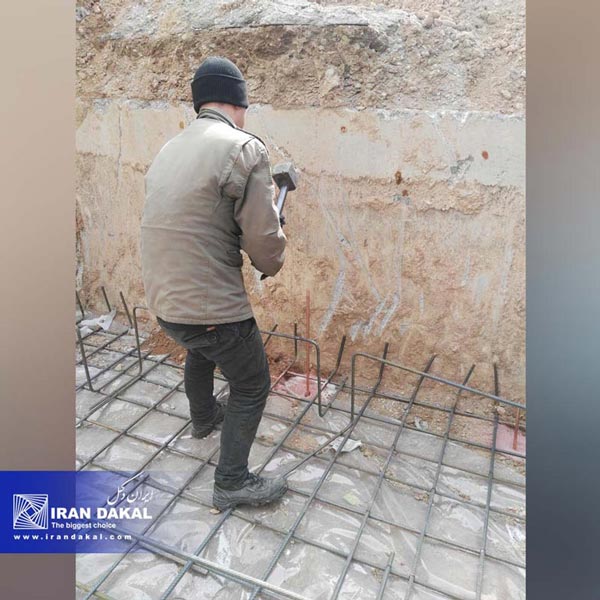

زمین کردن تجهیزات
فرایند جوشکاری ویژه اتصالات مدفون

یکی از مسائل مهم که رابطه مستقیمی با حفاظت تجهیزات برقی و جان انسانهایی که بطور مستقیم از آنها استفاده میکنند دارد ، موضوع ارتینگ یا زمین کردن است . حفظ تجهیزات و سرمایه در مقابل حوادثی شبیه به اتصال کوتاه ، صاعقه و اضافه ولتاژهای لحظه ای ، طرح و اجرای سیستم زمین را ضروری نموده است .

 ایجاد یک سیستم زمین مناسب و هم پتانسیل اولین قدم در مسیر تامین حفاظت است و حفظ کیفیت آن اگر مهمتر از قدم اول نباشد ، از آن کمتر نیست .

فرایند جوشکاری

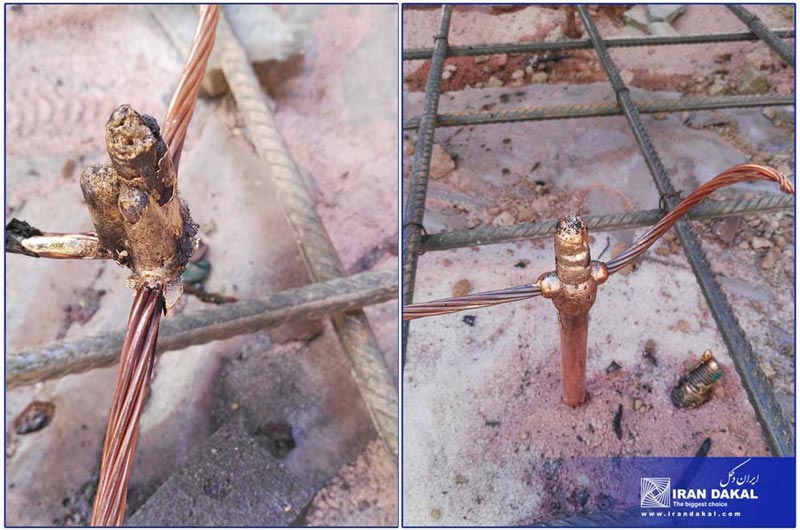

 حاصل انفجار پودر جوش یک مخلوط مذاب همگن مس به همراه سرباره اکسید آلومینیم خواهد بود و مذاب حاصل ، پولک ته پوش را ذوب کرده و در پیرامون هادیهای داخل محفظه جوش ، جاری می شود . حرارت فوق العاده و لحظه ای انفجار باعث ذوب ناگهانی و موضعی هادیها و ایجاد اتصال از نوع پیوند مولکولی آنها خواهد شد .

 جوشکاری انفجاری فرایندی است که امکان اتصال دو هادی همجنس ( مس به مس ، آلومینیم به آلومینیم ) و یا غیر همجنس ( مس به آلومینیم و آلومینیم به فولاد ) را در اندازه و شکل های مختلف فراهم می نماید . پیوند حاصل از جوش انفجاری، مولکولی بوده و در مقابل خوردگی بسیار مقاوم است و اثرات مخرب حاصل از جوش معمولی مانند تنش های محبوس یا تغییر شکل هادی یا تغییر ساختار میکروسکوپی حاصل از ازدیاد درجه حرارت در منطقه جوش را ندارد .



ویژگی اتصال

• هدایت جریان الکتریکی محل اتصال از خود هادی بیشتر است .

• به مرور زمان کیفیت اتصال تغییر نمی کند .

• پیوند مولکولی دائمی مابین فلز جوش و هادی اط تشکیل پیل الکتریکی و آغاز فرایند خوردگی ممانعت می کند .

• بین هادیها پیوند مولکولی مداوم ایجاد میشود که همیشگی است و با گذشت زمان دچار خوردگی نمی شود .

• در مقابل فشارهای ناگهانی مقاوم است .

• هزینه عملیاتی کمی دارد .

• به ابزار های مصرفی سبک و ارزانی نیازمند است .

• سریع است .

• مهارت چندانی نمی خواهد .

• به انرژی حرارتی خارجی یا نیروی برق و باتری احتیاج ندارد .

• بررسی کیفی اتصال با چشم غیر مسلح بسادگی قابل انجام است .

عموماً نقاط اتصال در یک مدار الکتریکی بخصوص سیستم گراند به عنوان نقاط ضعف از دیدگاه قطع اتصال یا خوردگی محسوب می شوند . لذا کیفیت این اتصالات درجه حفاظت را در تاسیسات که زمین شده اند تعیین می نماید و به همین دلیل استفاده از این نوع جوشکاری ، فاکتور موثری در ارتقاء کیفیت سیستم زمین محسوب می شوند .

ابزار و مواد مصرف در عملیات جوشکاری

پودر جوش :
پودر جوش معمولاً مخلوطی از اکسید مس و آلومینیم می باشد که در کپسولهای پلاستیکی برحسب نوع و وزن بسته بندی می شوند .
هر کپسول حاوی مقدار مشخصی پودر جوش و مقدار کافی چاشنی انفجاری در ته کپسول می باشد . کپسولها به همراه پولک های ته بند در یک قوطی پلاستیکی درب دار بسته بندی شده و در کارتن چیده می شوند .
حمل و نقل این مواد بدون نیاز به مراقبت ویژه صورت می پذیرد و قابلیت انفجار ناگهانی خطرناک را در غیاب جرقه ندارد . پنج نوع پودر جوش موجود میباشد .

قالبهای گرافیتی
هنگام استفاده از این قالبها آنچه باعث انجام دقیق عملیات اتصال می شود استفاده از قالبهای گرافیتی دقیق است . قالب گرافیتی وظیفه هدایت و تنظیم سرعت مذاب حاصل از واکنش انفجار و ایجاد شکل نهائی مورد نظر را بر روی مذاب و هادیها به عهده دارد .مواد اولیه قالب از گرافیت مقاوم به
حرارتهای بالا انتخاب می شود . یک قالب در شرایط عادی قابلیت تحمل شوک حرارتی حداقل 50 اتصال را دارد .

رای شناسایی سریعتر قالبها هر یک از آنها با یک پلاک فلزی که مشخصات فنی کد قالب ، نوع و وزن پودر جوش مصرفی روی آن حک شده تجهیز شده اند .

قالبها در انواع دو راهه و سه راهه نمره پنجاه و هفتاد سیم به سیم و صفحه به سیم موجود می باشند .

گیره دستی با مکانیزم قفل شونده و ساده ای برای نگهداری صحیح و محکم دو نیمه قالب در مقابل هم ساخته شده است . دو نوع از این گیره ها قادرند در مجموعه بزرگی از قالبها مورد استفاده قرار بگیرند و برای قالب های مخصوص و کوچک گیره های خاصی ارائه خواهد شد .

 استفاده از گیره ها بعلت طراحی مناسب ، فوق العاده آسان می باشد و مکانیزم ساده عملکرد ، عمری طولانی به آنها بخشیده است .

برای استفاده از قالبها در جوشکاری روی ستونهای فلزی عمودی به راحتی میتوان از گیره های خاصی استفاده کرد .

فندک
برای تولید جرقه مولد انفجار در بوته ذوب از یک فندک مخصوص تفنگی شکل استفاده می کنند .


دستکش نسوز

از این دستکش برای نگهداری گیره و جلوگیری از سوختن دست در اثر حرارت ناشی از انفجار و نظافت قالب گرافیتی استفاده می شود .

خمیر نسوز
برای مسدود نمودن روزنه ها و شکافهای بین سیم و قالب و جلوگیری از بیرون ریختن مواد مذاب ( خراب شدن جوش ) و همچنین در مواردی که نمره سیم و الکترود هماهنگ نباشد مورد استفاده قرار می گیرد .

در زیر نمونه ای از مجموعه تجهیزات جوشکاری اگزوترمیک شامل قالب ها ، گیره های نگهدارنده ، پودر های جوش ، باروت ، خمیر نسوز و وسایل نظافت را مشاهده می کنید .

نکات کاربردی :

• قبل از استفاده از قالب گرافیتی ، بخصوص در مناطق مرطوب یا فصول سرد ، آنرا کمی گرم کنید تا مراحل انفجار بطور کامل انجام شود . رطوبت جذب شده در گرافیت ، باعث اشکال در انفجار می شود .

• برای نظافت قالب گرافیتی و پاک سازی مواد باقیمانده از انفجار بر روی محفظه داخلی آن ، هنگامی عمل کنید که قالب هنوز سرد نشده است .

نویسنده مقاله : ایران دکل منبع مقاله :
